ഇന്‍ റഷ് കറന്റ്


എന്താണ് ഇന്‍ റഷ് കറന്റ്?:
ഒരു വൈദ്യുത സര്‍ക്യൂട്ടിലെക്ക് പെട്ടെന്ന് വൈദ്യുതി കടത്തിവിടുന്ന നിമിഷം തന്നെ ആ സര്‍ക്യൂട്ട് സാധാരണ രീതിയില്‍ എടുക്കുന്ന കറന്റ് (steady state current) നെക്കാള്‍ വളരെ ക്കൂടിയ ആമ്പിയര്‍ ( പത്ത് പതിനഞ്ചിരട്ടി) വലിക്കാന്‍ സാദ്ധ്യത ഉണ്ട്. ഈ കൂടിയ കറന്റ് വളരെ കുറച്ച് സമയത്തേക്കു മാത്രമാണ് (ഏതാനും മില്ലി സെക്കന്റുകള്‍ മുതല്‍ ഏതാനും സെക്കന്റുകള്‍) നില നില്‍ക്കുന്നതെങ്കിലും, ഇലക്ട്രിക്കല്‍ എഞ്ചിനീയറിങ്ങില്‍ അതിനു വളരെ പ്രാധാന്യമുണ്ട്. ഇത്തരത്തില്‍ ഒരു ഉപകരണം സ്വിച്ച് ഓണാക്കുന്ന നിമിഷം എടുക്കുന്ന കൂടിയ കറന്റിനെ ഇന്‍ റഷ് കറന്റ് എന്ന് എന്നു പറയുന്നു. ഇന്‍ റഷ് കറന്റ് ഏറ്റവും കുറഞ്ഞിരിക്കുന്നതാണ് നല്ലതെങ്കിലും (അതു കുറക്കാന്‍ മാര്‍ഗ്ഗങ്ങളുണ്ടെങ്കിലും) ഇന്‍ റഷ് കുറക്കുന്നത് വളരെ പ്രയാസകരയ സംഗതിയാണ്.

ഇലക്ട്രിക്ക് ലാമ്പില്‍ ഇന്‍ റഷ് കറന്റ് ഉണ്ടാവുമോ?
സാധാരണ, വീടുകളില്‍ ഉപയോഗിക്കുന്ന മിക്കതരം ലാമ്പുകള്‍ക്കും ഇന്‍ റഷ് കറന്റ് ഉണ്ട്. എന്നാല്‍ അത് ഉപയോഗിക്കുന്നവര്‍ക്ക് ബാധിക്കാത്ത തരത്തില്‍ കുറവോ അല്ലെങ്കില്‍ അതിന്റെ സമയധൈര്‍ഘ്യം കുറവോ ആയിരിക്കും. എന്നാല്‍ ups, Inverter മുതലായ ഉപകരണങ്ങളെ അത് ബാധിക്കാന്‍ സാധ്യത ഉണ്ട്. ഒരു ലോഡ്, സ്വിച്ച് ചെയ്യുന്ന നിമിഷം Inverter ട്രിപ്പ് ആകുന്നതിന് ഇന്‍ റഷ് കറന്റ് കാരണമാവാം.


ഇന്‍ റഷ് കറന്റ് ഉണ്ടോ എന്ന് അറിയാനുള്ള പരീക്ഷണം
ഇന്‍ റഷ് കറന്റ് എത്രയാണെന്ന് അറിയാന്‍ പല മാര്‍ഗ്ഗങ്ങളുണ്ട്. എന്നാല്‍ ഇതല്പം പ്രയാസമുള്ള കാര്യമാണ്. ഇന്‍ റഷ് കറന്റ് ന്റെ സമയ ധൈര്‍ഘ്യം കുറവാണെന്നതാണ് അതു അളക്കുന്നതിന്റെ പ്രധാന കടമ്പ. ഒരു peak reading ammeter ഉപയോഗിച്ചോ, ഒരു ഡിജിറ്റല്‍ സ്റ്റോറേജ് ഓസിലോസ്കോപ്പ് ഉപയോഗിച്ചോ ഇത് അളക്കാവുന്നതാണ്. എന്നാല്‍ ഒരു സാധാരണ ടെക്നിഷന് ഇത്തരം ഉപകരണങ്ങള്‍ അപ്രാപ്യമാണ്. ഇന്‍ റഷ് കറന്റ് ഉണ്ടോ എന്ന് അറിയാനുള്ള ഒരു ചെറിയ പരീക്ഷണ സംവിധാനം താഴെ വിവരിക്കുന്നു:

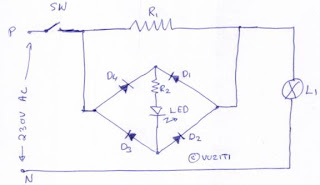

ചിത്രത്തില്‍ കാണുന്നത് അത്തരം ഒന്നിന്റെ സര്‍ക്യൂട്ട് ഡയഗ്രം ആണ്.

ഇതില്‍ L1 എന്നത് നമുക്കറിയേണ്ട load ( ബള്‍ബ്, ടി വി, മിക്സി, തുടങ്ങിയവ) നെ സൂചിപ്പിക്കുന്നു. SW എന്ന സ്വിച്ച് ഉപയോഗിച്ച് ഉപകരണത്തിലേക്ക് വൈദ്യുതി കടത്തിവിട്ടാല്‍ ഒഴുകുന്ന കറന്റ് മൂലം R1 എന്ന റസിസ്റ്ററില്‍ ഒരു വോള്‍ട്ടേജ് രൂപപ്പെടുന്നു. ഈ AC വോള്‍ട്ടേജ് 4 ഡയോഡുകള്‍ ( D1, D2, D3 &D4) ചേര്‍ന്നുള്ള bridge rectifier ന്റെ പ്രവര്‍ത്തനത്താല്‍ DC ആക്കി മാറ്റുകയും ഒരു എല്‍ ഇ ഡി (വെളുത്ത നിറത്തില്‍ പ്രകാശിക്കുന്നത് ) യിലേക്ക് കൊടുക്കുകയും ചെയ്യുന്നു. എല്‍ ഇ ഡി യിലൂടെയുള്ള കറന്റ് നിയന്ത്രിച്ച് നിര്‍ത്താനാണ് R2 (15 ഓംസ്) എന്ന റെസിസ്റ്റര്‍ ഉപയോഗിക്കുന്നത്. R1ല്‍ 5 വോള്‍ട് രൂപപ്പെടുകയാണെങ്കില്‍ മത്രമേ എല്‍ ഇ ഡി forward biased ആവുകയും പ്രകാശിക്കുകയും ചെയ്യൂ. R1 ന്റെ മൂല്യത്തിലാണ് കളി മുഴുവനും. അതിന്റെ മുല്യം നിശ്ചയിക്കാന്‍ എത്ര വാട്ട്സ് ലോഡിന്റെ ഇന്‍ റഷ് ആണ് അളക്കേണ്ടതെന്ന് അറിയണം. ഒരു 40 വാട്ട് ബള്‍ബിന്റെ ഇന്‍ റഷ് കറന്റ് ആണ് അറിയേണ്ടതെന്നിരിക്കട്ടെ. ആ ബള്‍ബിന്റെ സാധാരണഗതിയിലുള്ള കറന്റ് (40/ 230 ) ആമ്പിയര്‍ ആയിരിക്കും. അതയത് 174 മില്ലി ആമ്പിയര്‍. നമുക്കതിന്റെ 3 ഇരട്ടിയായ 522 മില്ലി ആമ്പിയര്‍ ഒഴുകിയാല്‍ മാത്രം 5 വോള്‍ട് R1ല്‍ കിട്ടത്തക്ക വിധം R1ന്റെ മൂല്യം എടുക്കാം, ഏകദേശം 10 ഓംസ്. ഇനി ഈ സര്‍ക്യൂട്ട് വയര്‍ ചെയ്ത് ആദ്യം ലോഡ് കൊടുക്കാതെ സ്വിച്ച് ഓണ്‍ ചെയ്താല്‍ എല്‍ ഇ ഡി പ്രകാശിക്കില്ല. സ്വിച്ച് ഓഫ് ചെയ്തതിനു ശേഷം ലോഡ് പിടിപ്പിക്കുക. ഇനി സ്വിച്ച് ഓണ്‍ ചെയ്താല്‍, ഉപകരണം പ്രവേര്‍ത്തിക്കും. എന്നാല്‍ സ്വിച്ച് ഓണ്‍ ചെയ്ത നിമിഷത്തില്‍ എല്‍ ഇ ഡി ഒന്ന് മിന്നുകയാണെങ്കില്‍, സാധാരണ എടുക്കുന്ന കറന്റിന്റെ 3 ഇരട്ടിയില്‍ ല്‍ കൂടുതല്‍ എടുത്തു എന്നും, അതായത് ഇന്‍ റഷ് കറന്റ് ഉണ്ട് എന്നും മനസ്സിലാക്കാം. R1 എന്നത് ഒരു പൊട്ടന്‍ഷ്യോ മീറ്റര്‍ (variable resistor) ആണെങ്കില്‍, ഇന്‍ റഷ് കറന്റിനെ നമുക്ക് അളക്കാനും ഉപയോഗിക്കാം.
ഒരു പ്രാവശ്യം ഓണ്‍ ചെയ്താല്‍ കുറച്ച് സമയം കഴിഞ്ഞ് ഓഫ് ചെയ്തതിനു ശേഷം അല്‍പം ഇടവേളക്ക്ശേഷം ഈ പരീക്ഷണം ആവര്‍ത്തിക്കവുന്നതാണ്.
Bill of materials
D1 , D2, D3, D4 1n 4007 4Nos.
LED Whitle LED 1No
R1 Sensing Resistor (വിവരണം നോക്കുക)
R2 LeD current limiting Resistor 15 ohms
L1 Device under test
SW ON/ OFF switch
